การกำหนดรุ่น
1. บอลวาล์วนิรภัย
2. L: ตรงผ่านการเชื่อมต่อแบบเกลียว
LS: มุมขวา~~
LW: สามทาง~~
3. เส้นผ่านศูนย์กลางที่กำหนด: 20, 25, 32, 40 มม
4. ความดันที่กำหนด:
H1--10MPa
H2--20MPa
H3--31.5MPa
5. ประเภทของโครงสร้าง: ตรงผ่าน

บอลวาล์วนิรภัย AQF ส่วนใหญ่ใช้ในถังสะสมกระเพาะปัสสาวะแบบไฮดรอลิกเพื่อความปลอดภัย การหยุดชะงักของการไหล และอุปกรณ์เสริมในการขนถ่าย วาล์วนิรภัยจะรักษาค่าความดันที่ตั้งไว้ของระบบ เมื่อความดันเกินค่าที่ตั้งไว้ วาล์วนิรภัยจะเปิดขึ้นเพื่อป้องกันระบบโอเวอร์โหลด จำเป็นอย่างยิ่งสำหรับตัวสะสมในระบบปิด โดยจะป้องกันความเสียหายที่เกิดจากภาระภายนอกที่เพิ่มขึ้นอย่างกะทันหันได้อย่างมีประสิทธิภาพ
หน้าที่หลักคือการปกป้องแอคคิวมูเลเตอร์และวงจรไฮดรอลิกทั้งหมดโดยการควบคุมการไหลของของไหลไฮดรอลิกเพื่อป้องกันการโอเวอร์โหลดและการขนถ่ายของระบบ
คุณสมบัติ: โครงสร้างที่กะทัดรัด ขนาดเล็ก ปลอดภัย และสะดวกสบาย ใช้งานง่าย

หน้าที่หลักและหลักการทำงาน
1. การตั้งค่าความดันและการบรรเทา: วาล์วมีสปริงภายในหรือโครงสร้างวาล์วนำร่อง เมื่อแรงดันของระบบไฮดรอลิกเกินค่าความปลอดภัยที่ผู้ใช้กำหนด (เช่น 31.5MPa) วาล์วจะเปิดโดยอัตโนมัติ และปล่อยน้ำมันไฮดรอลิกอย่างรวดเร็วเพื่อป้องกันแรงดันที่เพิ่มขึ้นอีกซึ่งอาจนำไปสู่การระเบิดของสะสมหรือการแตกของท่อ
2. Safety Flow Interruption: ทำหน้าที่เป็น "ประตู" ระหว่างแอคคิวมูเลเตอร์และระบบ ในกรณีที่เกิดการกระแทกกับโหลดสูงอย่างกะทันหันในระบบ วาล์วนิรภัยสามารถตัดวงจรน้ำมันได้อย่างรวดเร็ว เพื่อปกป้องอุปกรณ์จากความเสียหาย
3. การขนถ่ายและการระบายน้ำมัน: นอกเหนือจากฟังก์ชั่นการป้องกันแล้ว ยังนิยมใช้เป็นวาล์วระบายน้ำมันเพื่อระบายน้ำมันออกจากตัวสะสมอย่างรวดเร็วเพื่อการบำรุงรักษาหรือการเปลี่ยน
เราสามารถออกแบบและพัฒนาตามความต้องการของลูกค้าเพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน
การกำหนดรุ่น
1. บอลวาล์วนิรภัย
2. L: ตรงผ่านการเชื่อมต่อแบบเกลียว
LS: มุมขวา~~
LW: สามทาง~~
3. เส้นผ่านศูนย์กลางที่กำหนด: 20, 25, 32, 40 มม
4. ความดันที่กำหนด:
H1--10MPa
H2--20MPa
H3--31.5MPa
5. ประเภทของโครงสร้าง: ตรงผ่าน

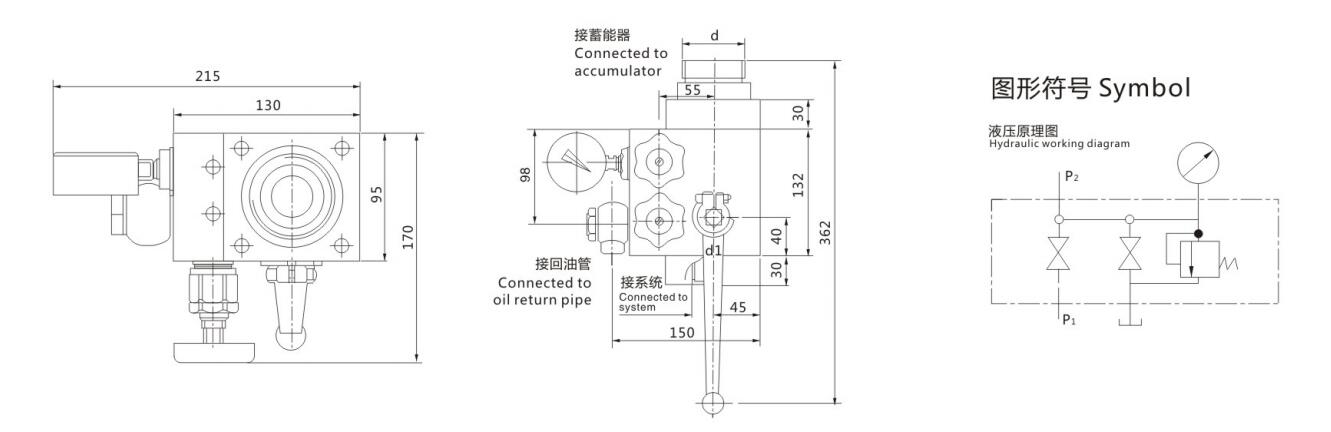

มิติโดยรวม
| รุ่น | อัตราการไหลที่กำหนด (วาล์วนิรภัย) (ลิตร/นาที) | อัตราการไหลที่กำหนด (บอลวาล์ว) (ลิตร/นาที) | ขนาดการเชื่อมต่อ d (มม.) | ขนาดการเชื่อมต่อ d1 (มม.) | การจับคู่สะสม (L) |
| AQF-L25H※-A | 40 | 100 | M42×2 หรือ M27×2 | M33×2 | 1.6~10 |
| AQF-LS25H※-A | 40 | 100 | M42×2 หรือ M27×2 | M33×2 | 1.6~10 |
| AQF-LW25H※-A | 40 | 100 | M42×2 หรือ M27×2 | M33×2 | 1.6~10 |
| AQF-L32H※-A | 63 | 160 | M60×2 หรือ M42×2 | M42×2 | 10~100 |
| AQF-LS32H※-A | 63 | 160 | M60×2 หรือ M42×2 | M42×2 | 10~100 |
| AQF-LW32H※-A | 63 | 160 | M60×2 หรือ M42×2 | M42×2 | 10~100 |
| AQF-L40H※-A | 100 | 250 | M72×2 หรือ M60×2 | M48×2 | 10~100 |
| AQF-LS40H※-A | 100 | 250 | M72×2 หรือ M60×2 | M48×2 | 10~100 |
| AQF-LW40H※-A | 100 | 250 | M72×2 หรือ M60×2 | M48×2 | 10~100 |
