1. ทั้งปั๊มลูกสูบและไดอะแฟรมสร้างการกระเพื่อมหรือแรงดันสูงสุดระหว่างการทำงาน ซึ่งไม่เป็นที่พึงปรารถนาและเป็นอันตรายต่อทั้งการทำงานที่ราบรื่นและอายุการใช้งานของส่วนประกอบ การติดตั้งแอคคิวมูเลเตอร์ที่อยู่ติดกับกระแสน้ำด้านล่างของปั๊มจะช่วยลดการเต้นเป็นจังหวะให้อยู่ในระดับที่ยอมรับได้ (รูปที่ 3) การใช้งานทั่วไป ได้แก่ ปั๊มสูบจ่าย ปั๊มที่มีลูกสูบจำนวนน้อย ฯลฯ
2. กรณีไฟฟ้าดับกะทันหัน เช่น เช่น ท่อหรือข้อต่อขัดข้อง ปั๊มพัง ฯลฯ ตัวสะสมสามารถให้พลังงานเพียงพอเพื่อให้วงจรการทำงานเสร็จสมบูรณ์ หรือเพื่อให้ตัวกระตุ้น วาล์ว ฯลฯ รีเซ็ตไปยังตำแหน่ง "ปลอดภัย" และเพื่อป้องกันความเสียหายต่ออุปกรณ์หรือผลิตภัณฑ์ ความพร้อมใช้งานของแหล่งพลังงานฉุกเฉินดังกล่าวถือเป็นสิ่งสำคัญในกรณีที่จำเป็นต้องใช้แหล่งจ่ายไฟไฮดรอลิกเพื่อปิดประตูนิรภัย สวิตช์ไฟฟ้า วาล์วนิรภัย เบรกฉุกเฉิน ฯลฯ
การใช้งานทั่วไปคือการจ่ายน้ำมันเชื้อเพลิงฉุกเฉินให้กับหัวเผาของโรงไฟฟ้า รูปที่ 4 แสดงให้เห็นว่าความล้มเหลวที่ "B" ซึ่งทำให้เกิดการสูญเสียพลังงาน สามารถชดเชยได้โดยการเอาชนะวาล์วไฟฟ้า "A" ด้วยตนเอง ซึ่งจะเป็นการใช้พลังงานศักย์ของตัวสะสม
3. ในวงจรไฮดรอลิกแบบปิด การขยายตัวทางความร้อนอาจทำให้แรงดันเพิ่มขึ้นเนื่องจากอุณหภูมิที่เพิ่มขึ้น
แอคคิวมูเลเตอร์ที่ติดตั้งในท่อจะช่วยปกป้องวาล์ว ปะเก็น เกจวัดแรงดัน ฯลฯ การใช้งานทั่วไปพบได้ในโรงกลั่นน้ำมันและท่อส่งน้ำ (รูปที่ 5)
4. เนื่องจากต้องใช้แรงดันสถิตคงที่เป็นเวลานาน จึงขาดตัวสะสมเนื่องจากจะชดเชยการสูญเสียแรงดันอันเนื่องมาจากการรั่วไหลผ่านข้อต่อ ซีล ฯลฯ ตลอดจนการปรับสมดุลแรงดันสูงสุดที่อาจเกิดขึ้นในระหว่างรอบการทำงาน การใช้งานทั่วไปพบได้ในระบบปิด (รูปที่ 6) แท่นโหลด เครื่องกดบ่ม เครื่องมือกล ระบบหล่อลื่น ฯลฯ
5. การปิดวาล์วอย่างรวดเร็วอาจทำให้เกิดคลื่นกระแทก (ค้อนน้ำ) ส่งผลให้เกิดแรงดันเกินของท่อ ข้อต่อ วาล์ว ฯลฯ การใช้ตัวสะสมที่เหมาะสมสามารถต่อต้านหรือลดการกระแทกได้อย่างมาก การใช้งานทั่วไป ได้แก่ น้ำ(รูปที่ 7) วงจรจ่ายน้ำมันเชื้อเพลิงและน้ำมัน อุปกรณ์ซักผ้า ฯลฯ
6. แรงกระแทกทางกลในอุปกรณ์ที่ขับเคลื่อนด้วยไฮดรอลิกสามารถดูดซับได้โดยตัวสะสม การใช้งานที่เป็นไปได้คือในระบบขับเคลื่อนและระบบกันสะเทือนสำหรับรถยก เครนเคลื่อนที่ เครื่องจักรการเกษตรและวิศวกรรมโยธา เครื่องบดหิน ฯลฯ (รูปที่ 8)
7. ตัวแยกของไหล (อุปสรรคในการถ่ายโอน)
ในระบบที่แรงดันของเหลวที่พัฒนาบนด้านหนึ่งของวงจรต้องถูกถ่ายโอนไปยังของเหลวอื่นโดยไม่มีความเป็นไปได้ที่ของเหลวทั้งสองจะผสมกัน ตัวสะสมของกระเพาะปัสสาวะจะให้สารละลายที่น่าพอใจ (รูปที่ 9)
กระเพาะปัสสาวะสะสมทำหน้าที่เป็นตัวกั้นที่ยืดหยุ่นระหว่างของเหลวทั้งสองหรือระหว่างก๊าซกับของเหลว ให้การตอบสนองทันทีโดยไม่ลดความดันของระบบ
การคัดเลือก
พารามิเตอร์ต่อไปนี้เกี่ยวข้องกับการเลือกตัวสะสม ที่สำคัญที่สุดคือ
1. ความกดดันในการทำงาน
แรงดันใช้งานขั้นต่ำและสูงสุด (P1, P2) และค่าแรงดันใช้งานสูงสุดที่อนุญาตจะต้องต่ำกว่าหรือเท่ากับแรงดันใช้งานสูงสุดที่อนุญาตของตัวสะสมที่จะเลือกด้วยเหตุผลด้านความปลอดภัย
2. ปริมาณการทำงาน
จำเป็นต้องมีปริมาตร (AV) ของของเหลวที่จะจัดเก็บหรือใช้ นอกเหนือจากแรงดันใช้งานสูงสุดและต่ำสุดสำหรับขนาดที่ถูกต้องของตัวสะสม
3. สื่อการทำงาน
โดยทั่วไปสื่อการทำงานคือไนโตรเจนและน้ำมันไฮดรอลิกหรืออิมัลชัน สำหรับสื่อพิเศษกรุณาปรึกษาเราก่อน
4. อุณหภูมิในการทำงาน
การเลือกวัสดุของกระเพาะปัสสาวะและเปลือกจะถูกกำหนดโดยอุณหภูมิในการทำงาน ซึ่งส่งผลต่อความดันก่อนการโหลดด้วย และส่งผลต่อปริมาตรของตัวสะสม
5. อัตราการไหลสูงสุด
สำหรับขนาดเดียวกัน (AV) ขนาดของการเชื่อมต่อแอคคิวมูเลเตอร์อาจได้รับอิทธิพลจากอัตราการไหลทันทีที่จำเป็น
6. ที่ตั้ง
สิ่งสำคัญคือต้องทราบการกำหนดขั้นสุดท้ายของตัวสะสมเพื่อให้การออกแบบสามารถตอบสนองการออกแบบและพารามิเตอร์การทดสอบในท้องถิ่นได้
7. การคำนวณปริมาณ
| ใบสมัคร | สูตรคำนวณปริมาตร | หมายเหตุ |
| การจัดเก็บพลังงานของของไหล | V 0=1−( P 1/ P 2)1/น V เอ็กซ์( P 1/ P 0)1/น | V 0 : ปริมาณที่ต้องการ ( ม3 ); แรงดันการชาร์จล่วงหน้า P 0 : 0.9 P 1> P 0>0.25 P 2 |
| V x : ปริมาณที่มีประสิทธิภาพ ( ม3 ) |
| P 1 : ขั้นต่ำ แรงดันใช้งาน (Pa) |
| P 2 : สูงสุด แรงดันใช้งาน (Pa) |
| n : ค่าสัมประสิทธิ์; n=1 (อุณหภูมิคงที่) n=1.4 (อะเดียแบติก) |
| ตัวหน่วงการเต้นเป็นจังหวะ | V 0=1−( P 1/ P 2)1/นA k ลิตร( P 1/ P 0)1/n×103 | A : พื้นที่ที่มีประสิทธิภาพของกระบอกสูบ ( ตร.ม ) |
| L : ระยะชักลูกสูบ (ม.) |
| k : ค่าสัมประสิทธิ์ที่เกี่ยวข้องกับประเภทของปั๊ม: |
| - ลูกสูบเดี่ยวแบบออกฤทธิ์เดี่ยว: 0.60 |
| - ลูกสูบเดี่ยวแบบดับเบิ้ลแอคติ้ง: 0.25 |
| - ลูกสูบคู่แบบออกฤทธิ์เดี่ยว: 0.25 |
| - ลูกสูบคู่แบบดับเบิ้ลแอคติ้ง: 0.15 |
| - ลูกสูบสามสูบเดี่ยว: 0.13 |
| - ลูกสูบสามสูบแบบดับเบิ้ลแอคติ้ง: 0.05 |
| แรงดันชาร์จล่วงหน้า: 60% ของแรงดันใช้งาน |
| ดูดซับพลังงานฉุกเฉิน | V 0=2ม V 2( P 00.4)[( P 2/ P 0)0.285−1103] | m : คุณภาพทั่วไปของวงจรน้ำมันไฮดรอลิก (กก.) |
| v : อัตราการไหลของของไหล (ม./วินาที) |
| แรงดันชาร์จล่วงหน้า: 90% ของแรงดันใช้งาน |
หมายเหตุ:
1. ความดันก่อนการชาร์จจะต้องกำหนดตามตำแหน่งการใช้งาน
2. n=1 ในกรณีที่การบีบอัดหรือการขยายตัวของไนโตรเจนเกิดขึ้นช้ามาก (เกิน 3 นาที) จนทำให้เกิดการแลกเปลี่ยนความร้อนอย่างสมบูรณ์ระหว่างก๊าซและสิ่งแวดล้อม โดยมีอุณหภูมิคงที่ สภาวะจะเป็นอุณหภูมิคงที่ n=1.4 เมื่อการทำงานรวดเร็วมากจนไม่สามารถเกิดการแลกเปลี่ยนความร้อนได้ สภาวะจะเป็นอะเดียแบติก
การกำหนดรุ่น
1. ตัวสะสมกระเพาะปัสสาวะไฮดรอลิก
2. โครงสร้าง: A: ช่องเปิดเล็ก AB: ช่องเปิดใหญ่
3. ความจุที่กำหนด: ลิตร
4. ความดันที่กำหนด: บาร์
5. ประเภทการเชื่อมต่อ: L--Thread F--Flanged
6. ปานกลาง: Y - น้ำมันไฮดรอลิก R - อิมัลชัน

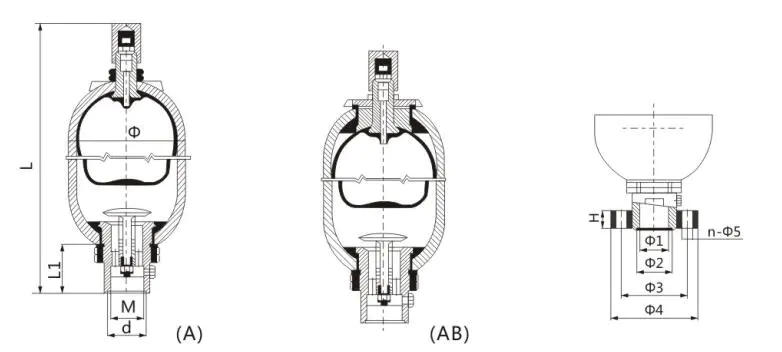

รหัสรุ่นและขนาด
หมายเหตุการสั่งซื้อ
1. ต้องระบุรุ่นและรหัสให้ครบถ้วนเมื่อสั่งซื้อ ตัวอย่างเช่น ตัวสะสม NXQ-A-40/31.5-L-Y หมายถึง: แรงดันใช้งาน: 31.5Mpa, ปริมาตรที่กำหนด: 40 ลิตร, โครงสร้างกระบอกสูบ: ช่องเปิดเล็ก, ซ่อมแซมด้านล่างสื่อ: น้ำมันไฮดรอลิก, วิธีการเชื่อมต่อ: เกลียว, เส้นผ่านศูนย์กลาง: Φ219
(1) การเชื่อม การกลึงซ้ำ และการตัดเฉือนทางกลไม่ได้ใช้เพื่อแก้ไขตัวสะสม
(2) ห้ามไม่ให้ออกซิเจนหรืออากาศเติมตัวสะสม ใช้ไนโตรเจนหรือก๊าซเฉื่อยอื่นๆ เท่านั้น
(3) เมื่อใช้ตัวสะสมเพื่อประหยัดพลังงาน แรงดันในการเติมควรต่ำกว่า 90% ของแรงดันใช้งานต่ำสุดของระบบไฮดรอลิก (โดยทั่วไป 60% -80%)
(4) ตรวจสอบพอร์ตเชื่อมต่อว่ามีรอยรั่วเมื่อติดตั้งแอคคิวมูเลเตอร์
(5) ตรวจสอบแรงดันตามต้องการทันทีหลังจากที่ตัวสะสมตกลงไปแล้ว
2. เมื่อผู้ใช้เลือกตัวสะสมซีรีส์เส้นผ่านศูนย์กลางใหญ่ที่มีความจุเท่ากัน โปรดสังเกตเส้นผ่านศูนย์กลางที่ด้านหลังของรุ่นและรหัส ตัวอย่างเช่น มีท่อสองประเภทสำหรับถังสะสมขนาด 40 ลิตร ท่อหนึ่งราคา 219 ดอลลาร์ และอีกท่อราคา 299 ดอลลาร์ หากผู้ใช้ต้องการเส้นผ่านศูนย์กลาง 299 ดอลลาร์ แรงดันใช้งาน: 31.5MPa โครงสร้างกระบอกสูบ: ช่องเปิดขนาดใหญ่/การซ่อมแซมด้านบน สื่อกลาง: น้ำมันไฮดรอลิก วิธีเชื่อมต่อ: เกลียว ตัวสะสมประเภทนี้ควรแสดงดังต่อไปนี้: NXQ-AB-40/31.5-L-Y(Φ299)
หากผู้ใช้เลือกซีรีส์ที่มีเส้นผ่านศูนย์กลางเล็ก ก็ไม่จำเป็นต้องทราบเส้นผ่านศูนย์กลาง
3. หากคุณมีข้อกำหนดพิเศษเกี่ยวกับตัวสะสม โปรดเจรจากับเจ้าหน้าที่ด้านเทคนิคของบริษัทเรา
การติดตั้ง
1. ต้องติดตั้งแอคคิวมูเลเตอร์ในแนวตั้งโดยให้วาล์วแก๊สตั้งตรง พื้นที่ตรวจสอบต้องคงไว้ใกล้วาล์วแก๊ส
2. จะต้องยึดตัวสะสมไว้อย่างแน่นหนาบนตัวรองรับหรือผนัง
3. เมื่อใช้ในการบัฟเฟอร์และดูดซับความผันผวน จะต้องวางตัวสะสมไว้ใกล้แหล่งกำเนิดความผันผวน
4. จะต้องวางเช็ควาล์วไว้ระหว่างแอคคิวมูเลเตอร์และปั๊มไฮดรอลิก เพื่อป้องกันการไหลย้อนกลับของน้ำมันสำหรับแอคคิวมูเลเตอร์ เมื่อเครื่องจักรไฟฟ้าของปั๊มหยุดทำงาน
5. ควรวางวาล์วหยุดไว้ระหว่างระบบสะสมและระบบท่อเพื่อใช้ในการเติมก๊าซ ปรับความเร็วการระบาย หรือการหยุดในระยะยาว
6. ห้ามใช้การเชื่อมในการยึดแอคคิวมูเลเตอร์
การชาร์จไนโตรเจน
1. จะต้องตรวจสอบตัวสะสมก่อนเติมไนโตรเจน
2. จะต้องชาร์จไนโตรเจนอย่างช้าๆ เพื่อให้แน่ใจว่ากระเพาะปัสสาวะจะไม่แตกโดยการชาร์จอย่างรวดเร็ว
3. ห้ามใช้ออกซิเจน อากาศอัด หรือก๊าซไวไฟอื่นๆ
4. ต้องใช้อุปกรณ์ชาร์จแก๊สเพื่อชาร์จไนโตรเจน อุปกรณ์ชาร์จแก๊สเป็นส่วนที่แยกออกจากหม้อสะสมไม่ได้เพื่อใช้ในการชาร์จ ระบายน้ำ วัด และปรับแรงดันการชาร์จ อุปกรณ์ชาร์จแก๊ส
5. การกำหนดแรงดันการชาร์จ:
(1) ผลกระทบต่อบัฟเฟอร์: แรงดันการชาร์จต้องเป็นแรงดันปกติของสถานที่ติดตั้งหรือสูงกว่าเล็กน้อย
(2) การดูดซับความผันผวน: แรงดันการชาร์จจะต้องอยู่ที่ 60% ของแรงดันความผันผวนโดยเฉลี่ย
(3) การจัดเก็บพลังงาน: แรงดันการชาร์จจะต้องต่ำกว่า 90% ของแรงดันใช้งานขั้นต่ำ (โดยทั่วไป 60% -80%) และสูงกว่า 25% ของแรงดันใช้งานสูงสุด
(4) การชดเชยการบวมร้อน: แรงดันการชาร์จต้องเป็นแรงดันต่ำสุดของวงจรปิดของระบบไฮดรอลิกหรือต่ำกว่าเล็กน้อย
การตรวจสอบและซ่อมแซม
1. การตรวจสอบการรั่วไหล:
หลังการติดตั้งให้ตรวจสอบแรงดันแก๊สในกระเพาะปัสสาวะทุกสัปดาห์ หนึ่งเดือนต่อมา ตรวจทุกเดือน ครึ่งปีให้หลัง ตรวจทุกครึ่งปี
วิธีการตรวจสอบ:
วางเช็ควาล์วในท่อน้ำมันที่เชื่อมต่อกับช่องเติมน้ำมันและกล่องน้ำมัน และติดตั้งเกจวัดแรงดันก่อนเช็ควาล์ว เปิดเช็ควาล์วช้าๆ เพื่อให้น้ำมันแรงดันกลับสู่กล่องน้ำมันและดูเกจแรงดันไปพร้อมๆ กัน ตัวชี้ของเกจในตอนแรกจะหมุนลงอย่างช้าๆ และหมุนลงอย่างรวดเร็วจนเหลือศูนย์ ณ จุดหนึ่ง ค่าที่เปลี่ยนแปลงของความเร็วในการเคลื่อนที่ของตัวชี้คือแรงดันในการชาร์จแก๊ส นอกจากนี้ สามารถใช้อุปกรณ์ชาร์จก๊าซเพื่อตรวจสอบแรงดันได้ แต่ก๊าซจะถูกระบายออกเล็กน้อยระหว่างการตรวจสอบแต่ละครั้ง
2. เมื่อไม่ได้ใช้แอคคิวมูเลเตอร์เป็นเวลานาน จะต้องปิดเช็ควาล์วเพื่อให้แน่ใจว่าแรงดันน้ำมันสูงกว่าแรงดันการชาร์จ
3. หากตัวสะสมไม่ทำงานให้ตรวจสอบว่ามีการรั่วไหลหรือไม่ หากไม่มีไนโตรเจนในกระเพาะปัสสาวะและน้ำมันออกจากวาล์วแก๊ส โปรดตรวจสอบกระเพาะปัสสาวะ
4. ระบายน้ำมันก่อนถอดตัวสะสม ขั้นแรกให้ปล่อยไนโตรเจนด้วยอุปกรณ์ชาร์จ จากนั้นจึงถอดชิ้นส่วนออกได้
5. หากมีการรั่วเนื่องจากการคลายน็อตระหว่างการขนส่งและการทดสอบ โปรดตรวจสอบว่าแหวนซีลอยู่ในช่อง วางวงแหวนซีลในตำแหน่งที่ถูกต้องแล้วหมุนน็อต หากยังคงมีการรั่วไหลกรุณาเปลี่ยนชิ้นส่วน
ภาคผนวก
1. ก่อนทำการดีบักจะต้องไล่อากาศในท่อออก
2. วางวาล์วนิรภัยในช่องเติมน้ำมันเมื่อถังสะสมมีขนาดใหญ่กว่า 10 ลิตร
3. ตรวจสอบแรงดันไนโตรเจนก่อนที่ตัวสะสมจะมีผล
4. ห้ามใช้ออกซิเจนและก๊าซไวไฟเพื่อหลีกเลี่ยงการระเบิด

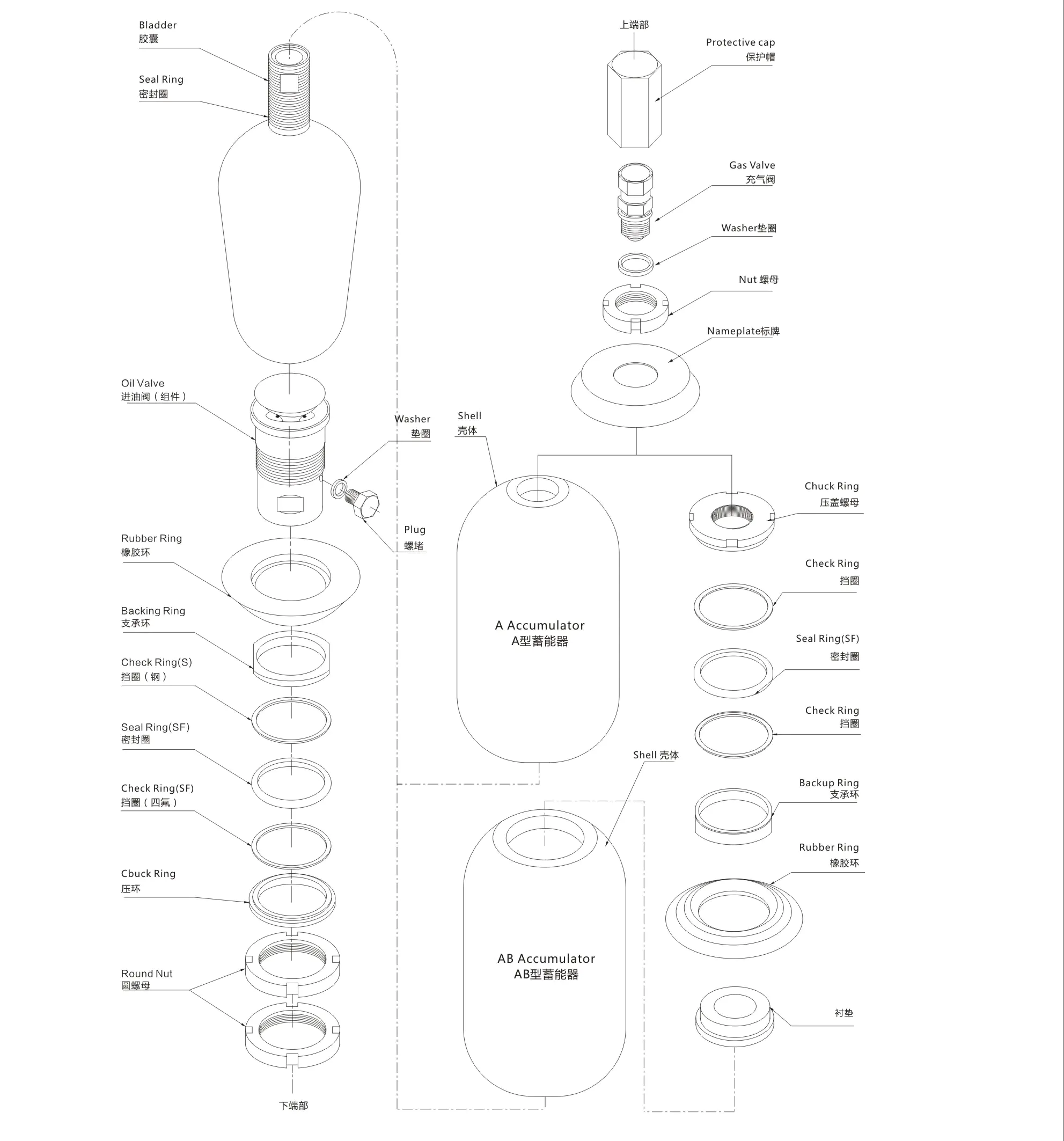

เขียนแบบแผนผังการประกอบตัวสะสมกระเพาะปัสสาวะ
