ลูกสูบสะสม

ความหมายและโครงสร้างหลัก
ตัวสะสมลูกสูบอยู่ในประเภทของตัวสะสมที่แยกได้ด้วยระบบไฮดรอลิก ประกอบด้วยส่วนประกอบหลักๆ ดังต่อไปนี้:
1. โครงสร้างหลัก: ประกอบด้วยกระบอกสูบ (ห้องเก็บน้ำมัน) ลูกสูบ ห้องแก๊ส และฝาปิดท้าย ลูกสูบตั้งอยู่ภายในกระบอกสูบ โดยแยกห้องของเหลวไฮดรอลิก (ส่วนล่าง) ออกจากห้องแก๊ส (ส่วนบน)
2. ระบบซีล: มีการติดตั้งซีลที่มีความแม่นยำสูงทั้งสองด้านของลูกสูบเพื่อป้องกันไม่ให้ก๊าซซึมเข้าไปในน้ำมันไฮดรอลิก จึงรักษาความสะอาดของน้ำมันไฮดรอลิก
3. วาล์วควบคุม: โดยทั่วไปจะมีวาล์วพรีชาร์จและเช็ควาล์วสำหรับชาร์จก๊าซอัดและควบคุมการไหลของของไหลไฮดรอลิก

หลักการทำงาน
กระบวนการทำงานของตัวสะสมลูกสูบนั้นคล้ายคลึงกับกระบวนการของ "สปริง" ขนาดยักษ์:
1. ระยะกักเก็บพลังงาน: เมื่อความดันในระบบไฮดรอลิกเพิ่มขึ้น (เหนือแรงดันก่อนการชาร์จของแก๊ส) ของไหลไฮดรอลิกจะเข้าสู่ตัวสะสมผ่านเช็ควาล์ว ดันลูกสูบขึ้นและบีบอัดแก๊สในส่วนบน เมื่อปริมาตรก๊าซลดลง พลังงานจะถูกกักเก็บไว้
2. ระยะการปล่อยพลังงาน: เมื่อระบบต้องการพลังงานไฮดรอลิกเพิ่มเติม (แรงดันลดลง) ก๊าซอัดจะขยายตัวอย่างรวดเร็วโดยดันลูกสูบลง การเคลื่อนที่ลงของลูกสูบจะบังคับให้น้ำมันไฮดรอลิกกลับเข้าสู่ระบบและปล่อยพลังงานออกมา

หมายเหตุการสั่งซื้อ
1. ตัวอย่างเช่น: ความดันที่กำหนด: 31.5MPa เส้นผ่านศูนย์กลางภายในของเปลือก (มม.): 180 มม. ปริมาตรที่กำหนด: 20 ลิตร พอร์ตไฮดรอลิก: เกลียว; ประเภทของเกลียวฝาท้าย: ตัวผู้, ปานกลาง: น้ำมันไฮดรอลิก; รหัสรุ่นทั่วไปสำหรับตัวสะสมลูกสูบจะเป็น: HXQ-A-20/31.5-L-Y-180
2. สำหรับข้อกำหนดพิเศษสำหรับตัวสะสม ption โปรดติดต่อเรา
3. เราขอสงวนสิทธิ์ในการแก้ไขการออกแบบ

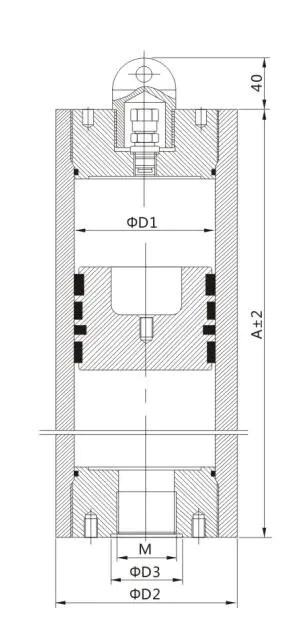

รหัสรุ่นและขนาด

	รหัสรุ่น	ปริมาตรที่กำหนด (L)	ΦD1 (มม.)	ΦD2 (มม.)	เอ (มม.)	ความดันใช้งานที่อนุญาต (MPa)	ΦD3 (มม.)	M	น้ำหนัก (กก.)
	HXQ-A-0.5/※-L-Y-80	0.5	80	98	275	10~31.5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31.5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31.5	35	M27×2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10~31.5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31.5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31.5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31.5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31.5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31.5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31.5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31.5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31.5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31.5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31.5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31.5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31.5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31.5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31.5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31.5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31.5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31.5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31.5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31.5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31.5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31.5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31.5	80	M72×2	900
