ข้อมูลจำเพาะทางเทคนิค
ช่วงตัวเลือกของเกจวัดความดันขนาดใหญ่: 16、25、40MPa
ความยาวท่อยางเสริม: 500~3000มม
เครื่องสะสมแบบชาร์จไฟได้รุ่น: NXQ- */*-ฮ
สัญลักษณ์

ชุดชาร์จ CQJ เป็นเครื่องมือเฉพาะสำหรับการชาร์จ การเติม การแก้ไข และตรวจสอบแรงดันการชาร์จของหม้อสะสมในระบบไฮดรอลิก

คำจำกัดความหลักและฟังก์ชัน
ชุดชาร์จ CQJ ใช้เป็นหลักในการทำงานต่อไปนี้กับถังสะสม:
1. การชาร์จ: การนำไนโตรเจนหรืออากาศเข้าไปในตัวสะสมเพื่อกักเก็บพลังงาน
2. การเติม/แก้ไขแรงดัน: การเติมหรือปรับแรงดันแก๊สภายในแอคคูมูเลเตอร์ตามความต้องการของระบบเพื่อให้มั่นใจว่าระบบไฮดรอลิกทำงานได้อย่างเสถียร
3. การตรวจสอบแรงดัน: ตรวจสอบแรงดันก๊าซภายในแอคคิวมูเลเตอร์แบบเรียลไทม์โดยใช้เกจวัดแรงดันที่ให้มา
คุณสมบัติโครงสร้าง
โดยทั่วไปชุดชาร์จ CQJ จะมีลักษณะทางกายภาพดังต่อไปนี้:
1. โครงสร้างที่กะทัดรัด: ขนาดเล็ก ใช้งานง่ายใกล้กับเครื่องจักรหรือในพื้นที่จำกัด
2. ความต้านทานแรงดันสูง: ออกแบบมาโดยเฉพาะสำหรับระบบไฮดรอลิก สามารถทนต่อแรงกดดันในการทำงานสูงถึง 10MPa, 20MPa, 35MPa หรือสูงกว่านั้น
3. ทนต่อแรงกระแทก: เคสแข็งแรงทนทาน ทนต่อแรงกระแทกและแรงสั่นสะเทือนในสภาพแวดล้อมการทำงาน
4. ปลอดภัยและเชื่อถือได้: ใช้งานง่าย มักมีวาล์วป้องกันการไหลย้อนกลับหรือวาล์วไอเสียเพื่อป้องกันแก๊สรั่ว
เราสามารถออกแบบและพัฒนาได้ตามความต้องการของลูกค้า เพื่อตอบสนองความต้องการของลูกค้าที่หลากหลาย
ข้อมูลจำเพาะทางเทคนิค
ช่วงตัวเลือกของเกจวัดความดันขนาดใหญ่: 16、25、40MPa
ความยาวท่อยางเสริม: 500~3000มม
เครื่องสะสมแบบชาร์จไฟได้รุ่น: NXQ- */*-ฮ
สัญลักษณ์

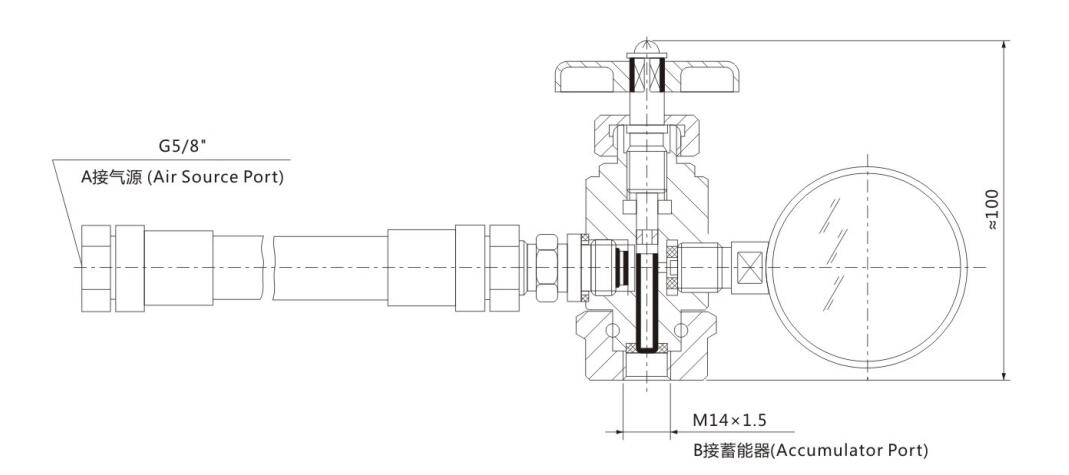

มิติโดยรวม
| รุ่น | ความดันที่กำหนด (MPa) | ด้วยขนาดข้อต่อแบบสะสม | ประเภทตัวสะสมแบบผสม (MPa) | มาตรวัดความดัน ระยะทาง (MPa) | เครื่องวัดความดันแม่นยำ | ข้อมูลจำเพาะของท่อ เส้นผ่านศูนย์กลางภายใน ชั้น | ความยาวข้อมูลจำเพาะของท่อ (มม.) |
| ซีคิวเจ-16 | 16 | M14×1.5 | 10 | 0~16 | 1.5 อันดับ | Φ6×2 | 1,000~3000 |
| ซีคิวเจ-25 | 25 | M14×1.5 | 20 | 0~25 | 1.5 อันดับ | Φ6×2 | 1,000~3000 |
| ซีคิวเจ-40 | 40 | M14×1.5 | 31.5 | 0~40 | 1.5 อันดับ | Φ6×2 | 1,000~3000 |
